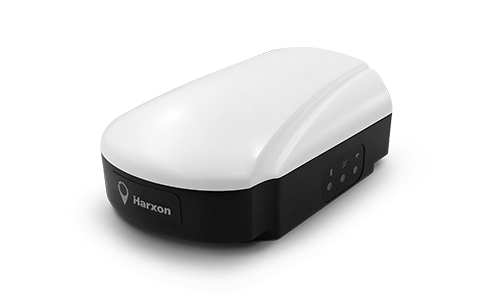

Смарт антенна Harxon TS112

Смарт антенна Harxon TS112 сочетает в себе высокоточный мультисистемный ГНСС приемник для быстрого времени конвергенции, а также ГНСС-антенну с технологией HARXON X-SURVEY. Встроенная антенна 4 в 1 GNSS поддерживает GPS, GLONASS, BeiDou, Galileo для последовательного и надежного отслеживания спутниковых сигналов и обеспечивает точность позиционирования на уровне RTK для точного земледелия и управления машинами.

1. Технология SLIDE

В смарт антенне TS112 реализована запатентованная Harxon технология SLIDE, обеспечивающей плавное позиционирование и исключительную линейную точность, гарантируя стабильное и последовательное позиционирование.

2. Компенсация рельефа для максимальной точности

TS112 также оснащен алгоритмом компенсации рельефа местности, который способен корректировать отклонения, вызванные креном и наклоном транспортного средства при работе на неровной поверхности или склонах.

3. Расширенный интерфейс для простоты подключений

TS112 оснащена двумя последовательными портами RS-232, совместимыми с NMEA0183, и одним портом CAN, совместимым с NMEA2000. Реализована беспроводная технология Bluetooth для простой настройки.

4. Прочный и надежный корпус, возможность гибкой установки

Антенна TS112 имеет компактную и прочную конструкцию. Его корпус с степенью защиты IP67 обеспечивает надежную работу в суровых условиях. Он также имеет два варианта установки.

ПРОИЗВОДИТЕЛЬНОСТЬ

• Полученные сигналы: GPS L1/L2, GLONASS L1/L2, BDS B1/B2, GALILEO E1/E5b, SBAS L1, QZSS L1C/A/L1S/L2C
• Точность плановой съёмки: Single point 1.5m CEP, DGPS 0.4m CEP, SBAS 0.6m CEP, RTK 1cm + 1ppm CEP
• Скорость передачи данных: 10 Гц (макс.)
• Быстрое время холодного старта: Холодный старт<50с; Теплый старт<35 с; Горячий старт<10с; Повторное приобретение<1с
• Точность скорости: 0.05м/с
• Точность крена и тангажа: <1° RMS
• Точность времени: 30нс) RMS

ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Размер: 210x155x80мм
• Вес: <600г
• Разъем: 14pin Tyco Амперсиль
• Установка: Винт M4 4, Встроенное магнитное крепление 3
• Аксессуары: Антенна для радио*1, Конфигурационная кабель*1, Отвертка*1, Кабель данных 1 (HJ1148, факультативная)）
• Мощность: Диапазон входного напряжения от +9 Вдо +36 В, Минимальное напряжение при падении напряжения: 6 В, Потребляемая мощность 2.5 Вт (типичная)<10 Вт）
• Светодиоды: Питание, Статус RTK, Каналкоррекционных данных

ЭКОЛОГИЧЕСКИЙ ХАРАКТЕРИСТИКИ

• Рабочая температура: -40°C to +70°C
• Температура хранения: -40°C to +80°C
• Влажность: 95% без конденсации
• Вибрация: GJB150.16-2009, MIL-STD-810
• Сертификации: CE, FCC, REACH, RoHS
• Уровень водонепроницаемости: IP67

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОМОДЕМА

• Диапазон частот: 410-470 МГц
• Режим работы: receive получение
• Чуткость: -115dBm@BER10-5, 9600bps
• Скорость передачи данных: 9600bps, 19200bps
• Разнос канала: 12,5 кГц

КОММУНИКАЦИОННЫЕ ПОРТЫ

• RS-232 Port*2
• CAN Bus*1
• 1 PPS*1
• Ground Speed Out*1
• Event Mark Input*1
• Bluetooth*1
• LTE*1 (optional)
• Radio*1 (optional)
